Предварительные фильтры циклоны Donaldson
Технические характеристики и каталог фильтров циклонов
Подобрать предварительные фильтры циклоны Donaldson
В случае, когда спецтехника эксплуатируется в особо тяжелых условиях, характеризующихся высокой запыленностью (карьеры, грунтовые дороги, сельское хозяйство) перед стандартным воздушным фильтром используются воздушные фильтры циклоны (предочистители). Основная функция таких воздушных фильтров - удалить из поступающего воздуха крупные и определенную часть мелких частиц, за счет чего резко возрастает ресурс основного воздушного фильтра.В лаборатории Donaldson были проведены тесты эффективности различных систем предварительных фильтров циклонов, давшие следующие результаты:
Эффективность предварительного фильтра циклона в % | срок службы основного воздушного фильтра в % |
0 % | 100 |
70 % | 200 |
85 % | 300 |
94 % | 400 |
96 % | 600 |
В навесном исполнении выпускаются фильтры циклоны серий PVH, PLH, PBH, Strataclone и TopSpinтм. Преимуществами фильтров циклонов навесного исполнения является возможность применения на любых моделях спецтехники и коммерческого транспорта, возможность установки фильтра циклона на технику в процессе её эксплуатации.

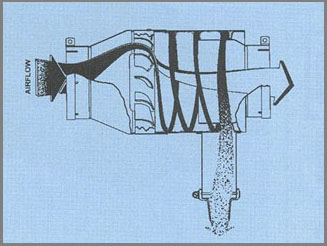

Самые простые фильтры циклоны серии PVH предназначены для установки на грузовых А/м. Они могут быть смонтированы вертикально, или горизонтально и имеют степень очистки до 75%.

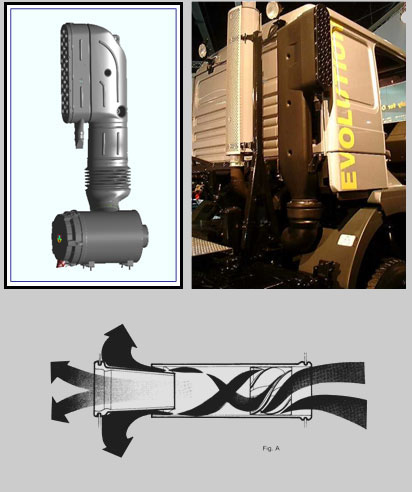

Гораздо более продвинутой и современной разработкой Donaldson являются предварительные фильтры циклоны Strataclone, предназначенные в основном для коммерческого транспорта и обеспечивающие степень очистки до 80%. Работа таких фильтров циклонов основана на технологии активных циклонных элементов, эффективность которых не зависит от пространственного положения. При этом сами элементы могут собираться в пакеты любого размера, конфигурации и пропускной способности.Циклонный элемент Strataclone
Предварительные фильтры циклоны серии PLH, предназначенные для спецтехники, имеют более высокую степень очистки – до 90%. Их отличительной особенностью является возможность работы системы удаления пыли, использующей энергию выхлопных газов двигателя.

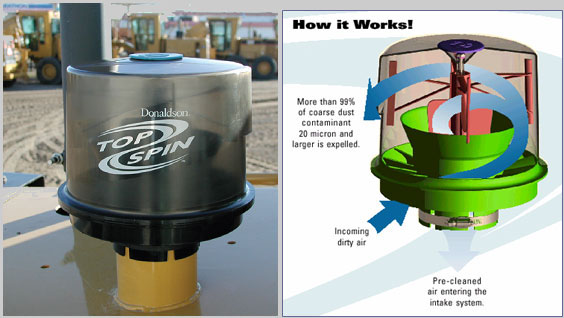

Специально для облегчения визуального контроля предварительного фильтра циклона для легкой и средней спецтехники Donaldson была создана серия фильтров циклонов PBH. Основной особенностью этой эконом-серии является прозрачная колба, которая позволяет визуально контролировать степень загрязнения и вовремя удалять накопившуюся пыль. Степень очисоки воздуха в этих фильтрах циклонах колеблется в пределах 80-85%.TopSpinтм является самым современным семейством навесных предварительных фильтров циклонов Donaldson. Корпус фильтра циклона TopSpinтм выполнен из ударопрочного прозрачного пластика. Воздух поступает в фильтр снизу через наклонные щелевые отверстия, благодаря чему возникает эффект циклона. При этом частицы пыли прижимаются к внешним стенкам корпуса. Эффективность работы фильтра циклона значительно повышает встроенная турбина, наружные лопатки которой, вращаясь с высокой скоростью, придают оттесненным к внешним стенкам корпуса частицам загрязнений дополнительный импульс (турбина вращается быстрее частиц в потоке), что приводит к еще большему их разгону и удалению через вертикальную щель в верхней части корпуса.
В результате удается добиться рекордной для предварительных фильтров циклонов степени очистки – из воздуха удаляется свыше 99% тяжелой пыли (размером 20 мкм и более) и 85% всей остальной пыли.

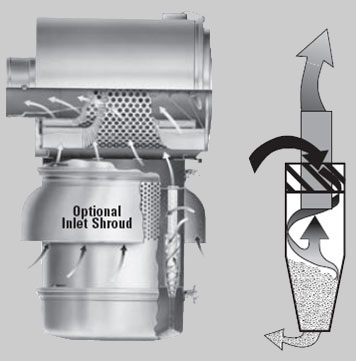

Комбинированные фильтры циклоны выполняются в одном корпусе с основными воздушными фильтрами и устанавливаются на технику, как правило на конвейере в процессе производства.Они отличаются высокой надежностью и степенью очистки.Комбинированные фильтры циклоны STG Donaclone™ являются одними из самых распространенных в мире фильтров циклонов для тяжелой спецтехники. Они способны удалять до 95% загрязнений воздуха до его попадания на основной воздушный фильтр. К тому же отсутствие двигающихся деталей и применение в конструкции стали делают этот фильтр циклон настолько надежным и долговечным, что он не требует замены в течение всего срока эксплуатации оснащенной им техники.

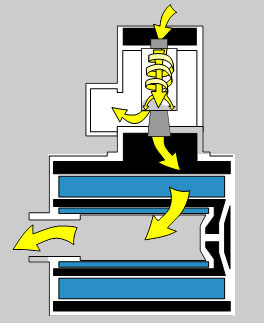

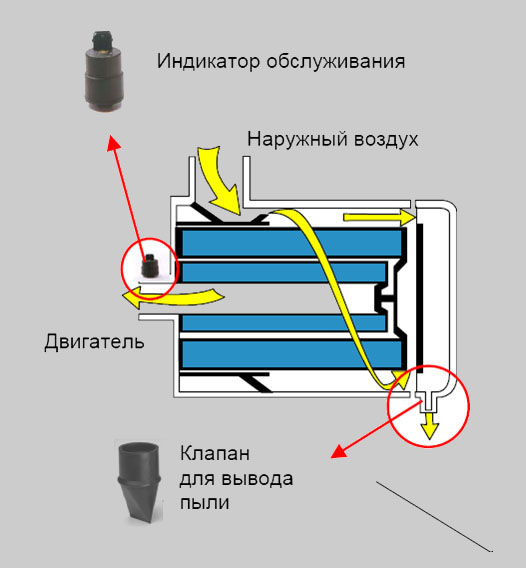

В системе STB Strata™ предварительный фильтр циклон смонтирован не снизу, а сверху основного и используются циклонные элементы активного типа, не зависящие от угла наклона фильтра. Кроме того, в данной линейке фильтров циклонов реализована автоматическая очистка (т.е. не требуется вручную удалять накопившуюся пыль из пылесборника фильтра-циклона.Встроенные фильтры серий Vacuator™ и Alexin™ совмещают в одном корпусе предварительную циклонную очистку с эффективностью до 85% и основной фильтр. Основным преимуществом этих моделей является их компактность, позволяющая оснащать такими фильтрами самые разные модели спецтехники и коммерческого транспорта.

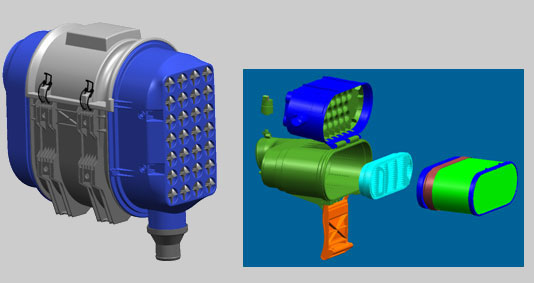

Концептуальный фильтр серии PSD, использующий технологию PowerCore™ в основном и защитном фильтроэлементах, имеет встроенный предварительный фильтр циклон Strataclone, эффективность которого может варьироваться в пределах 80-94% в зависимости от наличия системы автоматического удаления пыли. При этом предварительный фильтр циклон выполнен в виде крышки корпуса основного фильтра, в которой смонтирован блок циклонных элементов Strataclone.
