Промышленная фильтрация газов и жидкостей
Компания Ultrafilter входит в состав концерна Donaldson и выпускает широкую товарную линейку процессных фильтров, применяющихся в пищевой, электронной, фармацевтической и других отраслях.
Фильтры для газов и жидкостей. Процессные фильтры
Компания Ultrafilter предлагает широкий выбор фильтров для применения в пищевой промышленности и промышленности при производстве алкогольных и безалкогольных напитков, в электронике, фармацевтике и других отраслях промышленности, где требуется высокое качество фильтрации газов или жидкостей.
Самым важным является то. что фильтры индивидуально подобранны для различных задач и представляют собой наиболее эффективное, надежное и безопасное решение. Помимо очевидной прозрачности конечного продукта, во многих областях применения осуществляется удаление мельчайших твердых частиц, также гарантируется устранение бактерий и микроорганизмов.
Корпуса
Элементы процессных фильтров. Фильтроэлементы для предварительной и тонкой очистки
Электрополированные корпуса фильтров, изготовленные из нержавеющей стали для процессных фильтров, были разработаны для очистки сжатого воздуха, других технических газов и жидкостей. Благодаря оптимизированной конструкции они обеспечивают низкое дифференциальное давление при высокой пропускной способности. Большое количество типоразмеров корпусов фильтров с различными видами присоединения, дают возможность размещать фильтр непосредственно в требуемых условиях.
Благодаря унификации, в одном типе корпуса могут использоваться различные фильтроэлементы в зависимости от каждого конкретного случая. В корпуса могут быть установлены как предварительные, так и стерильные глубинные и мембранные фильтроэлементы.
Ассортимент предлагаемых корпусов состоит из 18 различных типоразмеров, которые изготавливается из двух марок нержавеющей стали 1.4301 (304) и 1.4404 (316L). Они протравливаются и пассивируются - поверхностная обработка Ra 0.8 или Ra 1.6 и они также снабжены уплотнениями EPDM (по требованию они могут быть снабжены другими уплотнениями).
В рамках стандартного ряда, корпуса могут быть поставлены со следующими типами соединений:
- с резьбой BSP или NPT;
- с фланцами DIN или ANSI;
- под сварку.
Имеются также другие виды соединений (по запросу).
Элементы процессных фильтров. Фильтроэлементы для предварительной и тонкой очистки
Ultrapolydepth® PP-TF
Фильтроэлемент глубиного типа для удаления частиц из воды и водных растворов с номинальной удерживающей способностью. Фильтроэлемент ultrapolydepth®' высококачественная и экономически эффективная альтернатива фильтроэлементам с намоткой из полипропиленовых нитей.
Фильтрующий материал: Плиссированный полипропилен
Размер пор: 1; 3; 5; 10; 15: 25: 50 мкм
Рабочая температура: До +80°С
Материал торцевых крышек, каркаса: полипропилен
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: <+30°С 5.5 бар <+65°С 3.5 бар <+80°С
1,5 бар
Ultramesh* P-SM
Фильтроэлемент данного типа используется для предварительной и тонкой фильтрации жидкостей и газов и предназначен для удаления твердых частиц.
Фильтрующий материал: Сетка из нержавеющей стали
Размер пор: 5; 25; 50; 100; 250 мкм
Рабочая температура: До +200°С
Материал торцевых крышек: Нержавеющая сталь марки 1.4301 (304)
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: 5 бар при +20°С
Ultrex® P-GS
Фильтроэлемент для удаления частиц из газов, жидкостей и пара
Фильтрующий материал: Спеченная нержавеющая сталь марки 1.4404 (316L)
Размер пор: 1; 5; 25 мкм
Рабочая температура: До +210°С
Материал торцевых крышек: Нержавеющая сталь марки 1.403 (304)
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: 5 бар при +20°С
Стерильные фильтроэлементы и фильтроэлементы тонкой очистки
Ultrapoliplea* Р-РР
Фильтроэлемент глубиного типа для удаления частиц из водных растворов, воды и газов с номинальной удерживающей способностью. Данный фильтроэлемент может использоваться как для предварительной, так и для финальной фильтрации, особенно в тех случаях, когда необходима высокая экономическая эффективность.
Фильтрующий материал: Плиссированный полипропилен
Размер пор: 0.1;0.2;0.4; 1; 3; 5:10; 30 мкм
Рабочая температура: До +80°С
Материал торцевых крышек, каркаса: полипропилен
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: <+30°С ' 5.5 бар <+65°С 4.0 бар <+80°С
2.0 бар
Itrapolyplea* Р-РР 100
Фильтроэлемент глубиного типа для удаления частиц из водных растворов, воды и газов с абсолютной удерживающей способностью.
Фильтрующий материал: Плиссированный полипропилен
Размер пор: 0,45;0,6; 0.8; 1.2; 2.4; 5; 7; 10; 20; 30; 40 мкм
Рабочая температура: До +80°С
Материал торцевых крышек, каркаса: полипропилен
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: <+30°С 5.5 бар <+65°С 4.0 бар <+80°С
2,0 бар
Стерилизация: В линии, с медленной подачей насыщенного пара при
температуре + 121°С - +135°С в течение 30 - 60 мин; в автоклаве при +125°С в течение
30 - 60 мин.
Ultrapolymem* P-PF-PP
Мембранный фильтроэлемент для фильтрации растворителей, спиртов, химикалий, а также газов с абсолютной удерживающей способностью.
Фильтрующий материал: Плиссированная полипропиленовая мембрана
Размер пор: 0,04; 0.1; 0.2 мкм
Рабочая температура: До +80°С
Материал торцевых крышек, каркаса: полипропилен
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: <+30°С 5.5 бар <+65°С 4.0 бар <+80°С
2,0 бар
Стерилизация: В линии, с медленной подачей насыщенного пара при
температуре + 121°С - +135°С в течение 30 - 60 мин; в автоклаве при +125°С в течение
30 - 60 мин.
Ultradepth II® P-SRF ultradepth II® P-BE
Стерильный фильтроэлемент глубинного типа P-SRF для фильтрации сжатого воздуха и технических газов. Стерильный фильтроэлемент глубинного типа Р-ВЕ предназначен для стерильной вентиляции емкостей.
Фильтрующий материал: Боросиликатное стекло
Эффективность фильтрации: P-SRF: 99.99998% Р-ВЕ: 99,999%
Размер пор: 0,01 мкм
Рабочая температура: До +200°С. >+150°С только для сухого сжатого воздуха
Материал торцевых крышек: SS 1.4301 (304)
Материал внутреннего и наружного опорных рукавов: SS 1.4301 (304)
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: P-SRF: 5 бар Вне зависимости от давления
в системе или направления течения воздуха
Стерилизация: В линии, с медленной подачей насыщенного пара при
температуре + 121°С - +135°С в течение 30 - 60 мин; в автоклаве при +125°С в течение
30 - 60 мин.
Ultrabev® P-PF-BEV
Мембранный фильтроэлемент для стерильной фильтрации воды и водных растворов с абсолютной удерживающей способностью.
Фильтрующий материал: Плиссированная полипропиленовая мембрана
Размер пор: 0,04; ОД; 0,2; 0,45; 0.6 мкм
Рабочая температура: До +80°С
Материал торцевых крышек и каркаса: полипропилен
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: <+30°С 5.5 бар <+65°С 4,0 бар <+80°С
2.0 бар
Стерилизация: В линии, с медленной подачей насыщенного пара при
температуре + 121°С - +135°С в течение 30 - 60 мин; в автоклаве при +125°С в течение
30 - 60 мин.
Ultrateflomem* P-PF-PT
Фильтроэлемент мембранного типа для фильтрации агрессивных растворителей, химикалий и газов с абсолютной удерживающей способностью.
Фильтрующий материал: Плиссированная тефлоновая мембрана
Размер пор: Жидкости: 0.1; 0,2; 0.45; 1 мкм Газы: 0,01; ОД мкм
Рабочая температура: До +80°С
Материал торцевых крышек и каркаса: полипропилен
Уплотнения: EPDM (другие по запросу)
Максимальное дифференциальное давление: <+30°С 5.5 бар <+65°С 4,0 бар <+80°С
2,0 бар
Стерилизация: В линии, с медленной подачей насыщенного пара при
температуре + 121°С - +135°С в течение 30 - 60 мин; в автоклаве при +125°С в течение
30 - 60 мин.
Области применения процессных фильтров

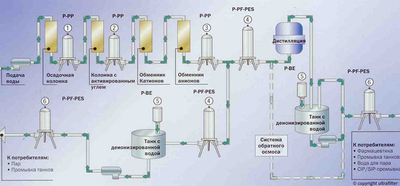

Очистка воды

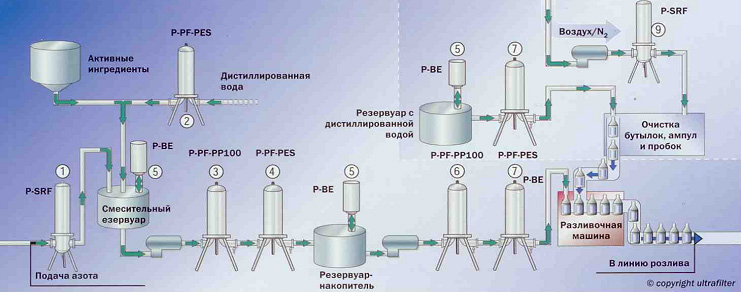

Стерильный розлив фармацевтических и биологических продуктов

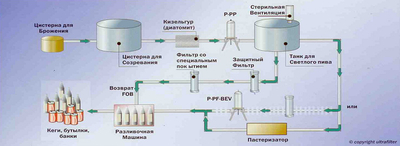

Производство пива

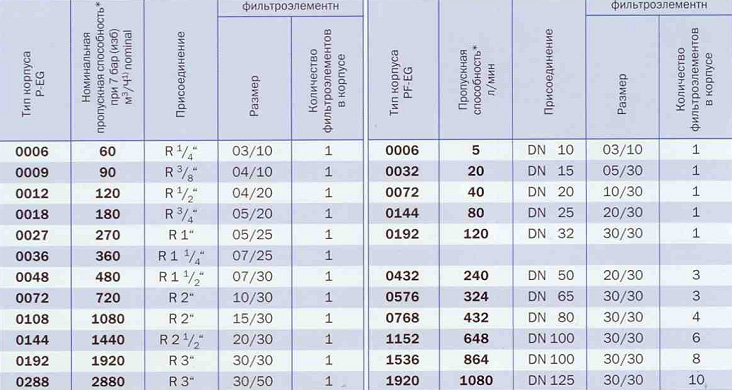

Технические характеристики процессных фильтров
- 11 мЗ приведены к давлению 1 ба при температуре +20°С.
- Корпуса 0006 - 0192 протестированы при температуре +200°С и давлении 10 бар.
- Корпуса 0432 - 1920 протестированы при температуре +200°С и давлении 6 бар.
- Корпус 0288 протестирован при давлении 16 бар.
* большие значения пропускной способности - по запросу.
